Ako ste radili u distribuciji električne energije ili telekomunikacijama, vjerovatno ste čuli za konektore za probijanje kablova (CPC) – one zgodne uređaje koji vam omogućavaju da spojite izolovani kabl pod naponom bez rezanja delova bez struje, bez potrebe za skidanjem izolacije pre uspostavljanja veze. Kao dobavljač ovih proizvoda, vidio sam da su postali omiljeni linijski tehničari, timovi za održavanje i električari zbog svoje brzine i svestranosti. Ali brzina i lakoća dolaze sa stvarnim rizicima kada se koriste na kablovima pod naponom, i ključno je da ne previdimo ove opasnosti.
Kada sam prije deset godina prvi put počeo učiti o CPC-ima, stariji linijski radnik u mom timu mi je rekao: “Konektor koji probija izolaciju treba da poštuje tu izolaciju s razlogom.” Nisam to u potpunosti shvatio tada. Kablovi pod naponom prenose naizmjeničnu struju (AC) ili jednosmjernu struju (DC) na naponima u rasponu od niskog napona (LV) – tipičnih stambenih i komercijalnih 120/240V do 600V – pa sve do nivoa srednjeg napona (MV) koji može ubiti za nekoliko sekundi. Osnovna funkcija izolacije je da zadrži tu električnu struju, održavajući je da teče kroz vodič samo tamo gdje bi trebalo i sprječavajući nenamjerne lukove, udare ili požare. Zato je upravo ta karakteristika koja CPC čini privlačnim – njihova sposobnost da probijaju izolaciju – takođe potiče većina njihovih rizika pri rukovanju kablovima pod naponom.
Najneposredniji i najpoznatiji rizik je strujni udar. Kada radite na kablu pod naponom, svaki neplanirani kontakt sa provodnikom pod naponom može dovesti do teških ozljeda ili čak smrti. CPC se oslanjaju na oštre, metalne zupce za prodor kroz izolaciju i uspostavljanje čvrstog kontakta sa provodnikom ispod. Ako ti zupci ne probuše ravnomjerno, ili ako je izolacija deblja, tvrđa ili oštećena od očekivanog, mogu skliznuti ili stvoriti mali razmak između zupca i vodiča. Na kablu pod naponom, čak i manji zazor može uzrokovati da struja probije kroz taj razmak, stvarajući iznenadni, intenzivan udar električne energije koji može šokirati bilo koga u blizini – nije potreban direktan dodir. Čuo sam za lokalnog tehničara koji je ovo naučio na teži način prije dvije godine; žurio je da ugradi slavinu sa konektorom za pirsing, preskočio je prethodnu proveru izolacije na stambenoj liniji, a jaz između zupca i provodnika je izazvao luk koji mu je opekao ruku dovoljno da je zahtevao više operacija. To je vrsta priče koja ostaje za mene, i zato uvek podsećam klijente da CPC na kablovima pod naponom nisu „sigurna prečica“ – oni su specijalizovani alat koji zahteva striktno poštovanje bezbednosnih protokola.
Još jedan rizik o kojem se manje govori je oštećenje izolacije koje može dovesti do dugotrajnog kvara kabela. Prilikom instaliranja CPC-a na kabl pod naponom, tehničari često moraju držati konektor na mjestu, upravljati mehanizmom za probijanje i osigurati ga dok je pod naponom. Ako su zupci za probijanje pogrešno postavljeni tokom ovog procesa, mogu urezati ili preseći više izolacije nego što je predviđeno, ili čak probiti susjedni provodnik ako kabel ima više žila (uobičajeno kod dvostrukih ili trostrukih stambenih kabela). Vremenom se taj mali zarez može proširiti zbog temperaturnih fluktuacija, izloženosti vremenskim prilikama ili vibracijama od velikih opterećenja. Na kraju, izolacija može napuknuti ili se istrošiti, što može dovesti do kratkog spoja između vodiča, kvara uzemljenja ili potpunog prekida kabla. Video sam i slučajeve gde je tehničar koristio CPC koji nije ocenjen za određeni tip kabla – na primer, konektor namenjen za tanji provodnik na debljem kablu težeg prečnika. Kada zupci prodiru predaleko, mogu oštetiti unutrašnju zaštitu ili samu jezgru provodnika, stvarajući skriveni kvar koji će isplivati na površinu tek mjesecima kasnije.
Rizik od požara je još jedna kritična opasnost od upotrebe CPC-a na kablovima pod naponom. Kada je CPC pogrešno instaliran na kablu pod naponom, stvaranje luka nije samo mogući rizik – on je uobičajen. Taj luk stvara ekstremnu toplotu, često dostižući temperature od hiljada stepeni Farenhajta. Ako je konektor instaliran u blizini zapaljivih materijala kao što su grane drveća, suha trava, komponente stubova ili čak građevinske konstrukcije, ta toplota može zapaliti te materijale u sekundi. Čak i unutar komunalnog trezora ili stambenog podruma, gdje su kablovi bliže zidovima ili izolaciji, luk iz neispravnog CPC-a može rastopiti plastiku, zapaliti ožičenje ili uzrokovati požar strukture. Sjećam se klijenta koji je prošle godine imao mali električni požar u podrumu koji se vodio do loše instaliranog CPC-a na dovodnoj liniji pod naponom. Tehničar je požurio sa instalacijom, nije iskoristio odgovarajući obrtni moment da pričvrsti konektor, a zupci su stvorili prazninu koja je vremenom nastala. U trenutku kada je vlasnik kuće osjetio miris dima, vatra je već zavladala, a obuzdale su ga samo lokalne vatrogasne službe sa specijaliziranom elektrotehničkom obukom. Šteta je koštala hiljade popravki, a tehnička kompanija je morala da pokrije pun račun – skup podsetnik šta se može dogoditi kada se rizici potcene.
Korozija je sporiji, ali podjednako štetan rizik od upotrebe CPC-a na kablovima pod naponom. Probijanje izolacije stvara mali otvor na mjestu gdje se zupci metalnog konektora susreću s vodičem, a čak i najmanja izloženost vlazi – od kiše, vlage ili kondenzacije u podzemnim svodovima – može pokrenuti kemijsku reakciju između metala konektora i provodnika. Tokom vremena, ova korozija povećava otpor na mjestu spajanja, što znači da se više topline stvara svaki put kada struja teče kroz kabel. Ta toplota stvara začarani krug: više korozije, više otpornosti, više toplote, sve dok veza potpuno ne prestane, što dovodi do nestanka struje ili čak požara. Kada je kabel pod naponom, struja koja teče kroz njega također može ubrzati ovu koroziju, jer elektrolitičko djelovanje između dva različita metala ubrzava kemijski slom. Vidio sam kako industrijski klijenti prelaze na konektore bez prodora za vodove visokog opterećenja upravo zbog ovog rizika od korozije na dugotrajnim instalacijama.

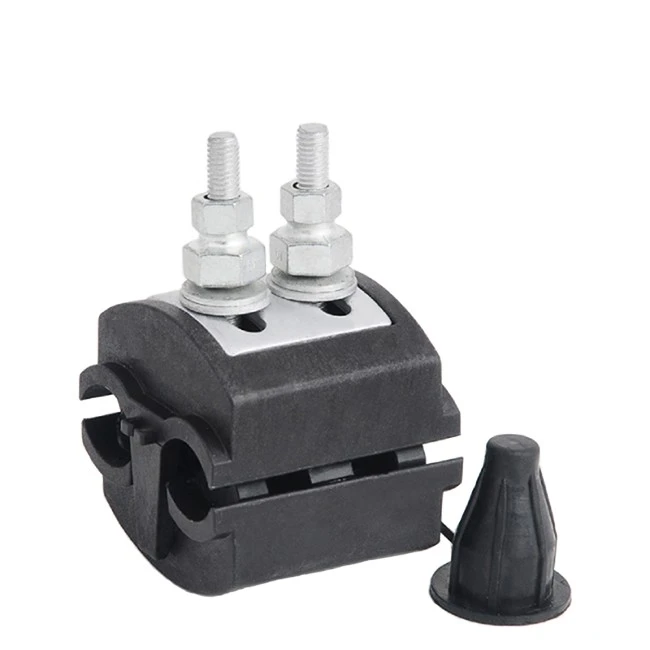

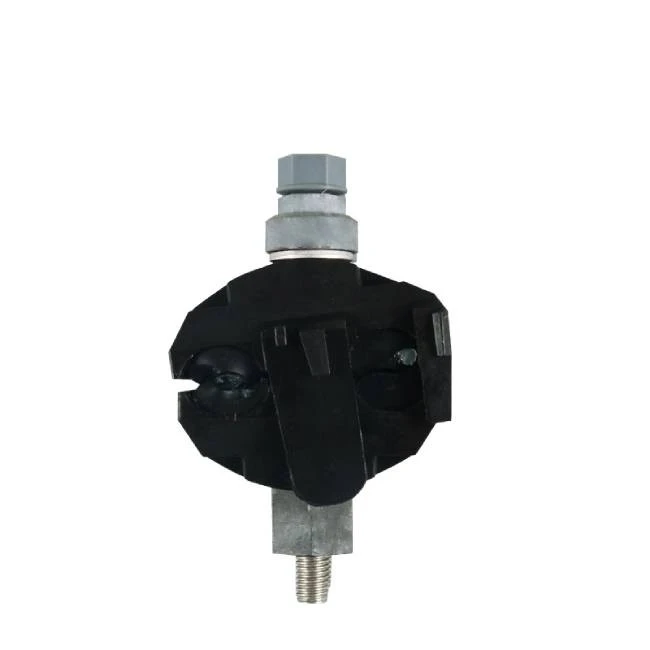

Kao dobavljač CPC-a, provodim dosta vremena razgovarajući s kupcima o tome kako ublažiti ove rizike. Prvo, počinje odabirom pravog konektora za posao. Nisu svi CPC kreirani jednaki, a korištenje jednog ocijenjenog za rad niskonaponskih kablova pod naponom se ne može pregovarati. Na primjer, ako radite na standardnoj LV servisnoj liniji, trebat ćete konektor dizajniran za taj raspon napona i tip kabela. Naša linija proizvoda uključuje niz opcija prilagođenih različitim primjenama: Ipc Insulation Piercing Connector je dizajniran za čvrste, sigurne veze na standardnim izoliranim kablovima, dok Piercing Wire Connector nudi fleksibilnost za instalacije slavina na postojećim vodovima. Za timove koji rade posebno sa ABC (aluminijskim provodnicima) kablovima, izolirani konektor za probijanje za Abc kabel je dizajniran da probije aluminijski sloj bez oštećenja jezgre, a naš konektor za probijanje izolacije glavnog vodova je napravljen za teške, jake strujne slavine glavne linije koje trebaju podnijeti trajna opterećenja. Svi naši električni konektori za piercing su testirani kako bi zadovoljili industrijske sigurnosne standarde, ali čak i najbolji konektor neće eliminirati rizik ako se nepravilno koristi.
Pravilan trening je sljedeći veliki dio slagalice. Ne mogu vam reći koliko sam puta razgovarao sa izvođačima koji se oslanjaju na “godišnje iskustvo” s konektorima, preskačući osnovne sigurnosne korake jer misle da “dovoljno znaju”. Rad na kablovima pod naponom zahtijeva specijaliziranu obuku o sigurnosti bljeska luka, pravilnom rukovanju alatima za probijanje i kako pregledati kablove za skrivena oštećenja prije instaliranja konektora. Tehničari nikada ne bi trebali pretpostaviti da je izolacija kabla ujednačena – stari kablovi, kablovi koji su bili izloženi vremenskim prilikama ili glodarima, ili kablovi koji su oštećeni u prethodnim instalacijama mogu imati slabe tačke ili nedoslednu debljinu izolacije što čini probijanje rizičnim. Ispitivanje prije ugradnje s beskontaktnim testerom napona jednostavan je korak koji može pomoći da se potvrdi da je kabel pod naponom (ili ne), a vizualna inspekcija za urezivanje, posjekotine ili izbočine u izolaciji može uhvatiti potencijalna problematična područja prije nego što dovedu do opasnosti.
Drugi ključni korak ublažavanja je praćenje ispravnih specifikacija zakretnog momenta kada osiguravate CPC. Većina konektora dolazi sa moment ključem ili postavkom momenta koji osigurava da zupci za probijanje prodiru u izolaciju do odgovarajuće dubine, ne previše plitko (što ostavlja prazninu za stvaranje luka) i ne previše duboko (što oštećuje provodnik). Žurba za zatezanjem konektora podesivim ključem, bez provjere zakretnog momenta, uobičajena je greška koja dovodi do stvaranja luka i dugotrajnog oštećenja vodiča. Uvijek preporučujem klijentima da investiraju u prave alate za posao – ne bilo koji ključ, već moment ključ kalibriran za njihove CPC – jer je to mali trošak u usporedbi s rizikom od ozljeda ili oštećenja uslijed nepravilne instalacije.
Takođe kažem kupcima da razmotre kada je upotreba kablova pod naponom uopšte neophodna. U mnogim slučajevima, isključivanje kabla za instalaciju je sigurnije, čak i ako zahtijeva privremeni nestanak struje. Kompanije za rad na liniji mogu da zakažu prekide u vreme van vršnih sati, unapred obaveste kupce i u potpunosti eliminišu rizik od rada uživo. Ali kada je instalacija pod naponom neizbježna – na primjer, hitne popravke ili brzi građevinski projekti gdje se prekidi ne mogu zakazati – o poduzimanju dodatnih mjera opreza ne može se pregovarati. To uključuje korištenje lične zaštitne opreme (PPE) klasifikovane za lučni bljesak, postojanje sistema partnera za rad uživo i dokumentovanje svakog koraka procesa instalacije za buduće inspekcije.
Tokom godina, izgradio sam svoj posao na pomaganju električnim timovima da rade svoj posao bezbedno i efikasno, a rizike korišćenja CPC-a na kablovima pod naponom shvatam ozbiljno. Ovi konektori su nevjerovatan alat koji može uštedjeti vrijeme i smanjiti utjecaj nestanka struje kada se pravilno koristi, ali nisu bez rizika. Priča o tom tehničaru koji je opekao ruku, požar u podrumu od neispravnog priključka, industrijski nestanak izazvan skrivenom korozijom – za mene to nisu samo priče; oni su podsjetnici da svaki prodani konektor nosi odgovornost da ga ispravno koristite.
Ako radite na kablovima pod naponom i trebate CPC koji zadovoljavaju stroge sigurnosne standarde za niskonaponsku upotrebu, rado ću vas provesti kroz našu liniju proizvoda i pomoći vam da pronađete pravi konektor za vaš specifični projekat. Naš tim je radio sa linijskim ekipama, izvođačima i komunalnim kompanijama širom zemlje na isporuci pouzdanih, testiranih konektora koji balansiraju performanse i sigurnost, a mi smo uvijek tu da odgovorimo na pitanja o najboljim praksama instalacije ili pravilnom odabiru konektora. Bilo da vam je potreban konektor za kućnu slavinu, komercijalni glavni vod ili industrijski ABC kabl, imamo opcije dizajnirane da odgovaraju vašim potrebama bez ugrožavanja sigurnosti.
Reference
- IEEE Std. 1584-2018, IEEE Vodič za izvođenje proračuna opasnosti od bljeska luka
- Nacionalni kodeks električne sigurnosti (NESC) 2023. izdanje, dio 4: Pravila rada
- Underwriters Laboratories (UL) Standard 486E, Električni konektori i uređaji za ožičenje – Izolovani piercing konektori za upotrebu u električnim krugovima od 0 do 600 volti
- Kanadsko udruženje za standarde (CSA) Standard C22.2 br. 183, Izolovani piercing konektori za upotrebu na nadzemnim i podzemnim dalekovodima
